合并和合并单元格

Enterprise Architect具有允许合并单元的有用功能。只能合并输入单元格,而不能合并输出单元格,因此必须满足以下三个条件才能合并两个或更多单元格:

  • 这些单元格都必须是输入单元格,
  • 单元格必须是连续的
  • 单元格必须具有相同的值表达式。

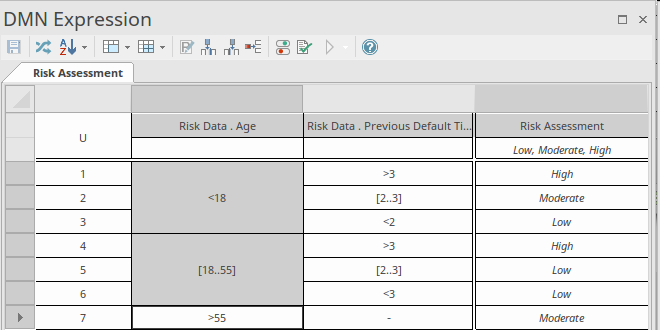

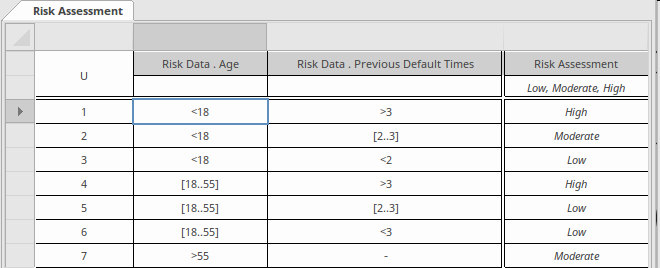

在这些条件下,可以合并单元格以尝试简化表格,并使非技术和技术读者都更容易理解。在该图的决策表中,我们可以看到有两组满足条件并可以合并的单元,即:
  • Risk Data.Age <18和
  • 三个单元格的风险数据的年龄由间隔[18..55]定义

这些选项可从DMN表达式窗口工具栏获得。如果存在一个以上合并的可能性,则可以选择仅选择要合并的单元格或合并所有单元格。

有些决策建模者不愿意这样做,因此这取决于哪种演示最适合受众。 Enterprise Architect可以在此提供帮助,因为它也方便地提供了取消合并的选项,因此,如果某人以前合并了多个单元,则可以撤消该操作。显然,可以将其切换为适合不同的受众。
