使用参数的有效性度量

有效性度量（MOE）是一种重要的工程机制，用于量化任务目标或特定预期成果的实现。可以使用参数图对它们进行建模，并且可以从“图工具箱”的“参数”页面中获得“效用度量”元素，可以将其拖动到图上并与表示为约束属性的方程式参数相关。

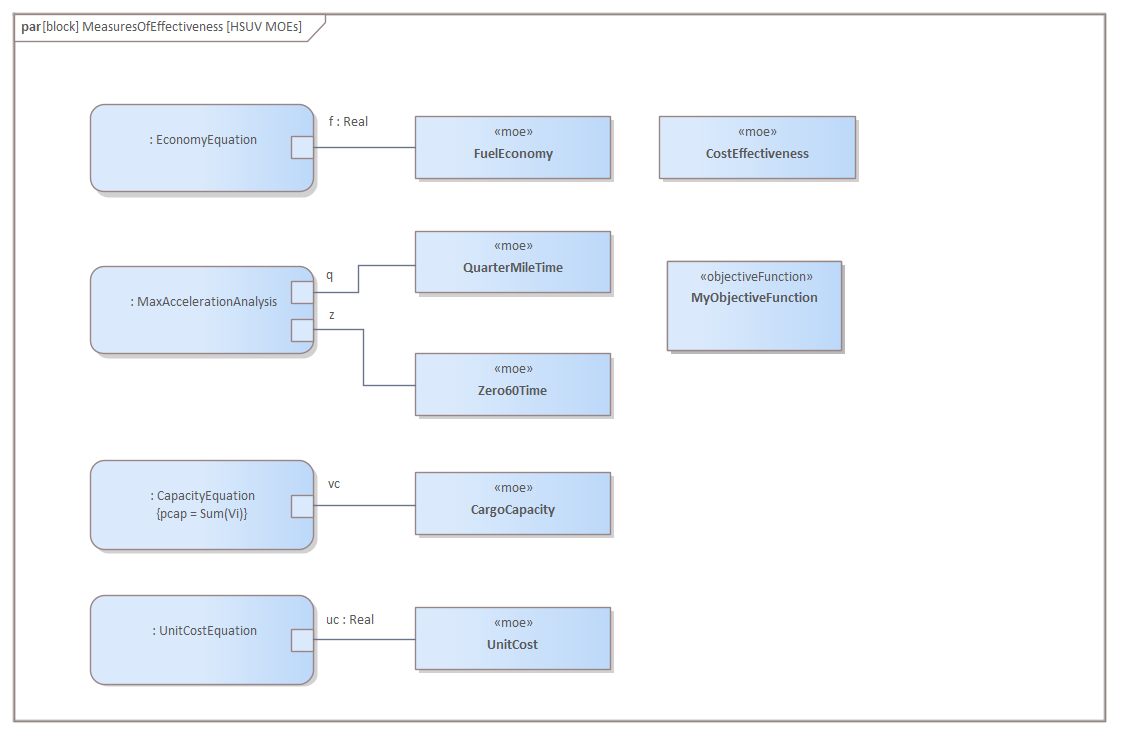

有效性度量可以重复使用，以评估许多设计替代方案，并可以对这些设计进行系统地比较和评估。此图显示了基于多种MOE的混合动力SUV（HSUV）的整体成本效益，该混合动力针对提议的解决方案“ Alternative One”（alt1）：

• FuelEconomy- 燃油经济性的表达
• QuarterMile- 行驶0.25英里所需时间
• Zero60Time- 加速至60 / mph所需的时间
• 载货量 - 载货量
• UnitCost- 车辆成本

这些中的每一个将具有其自己的参数模型，该模型将能够确定有效值并有助于整体方程式，该方程式是一系列加权和{CE = Sum（W i * P i）}。 Enterprise Architect允许定义多种选择，工程师可以重用MOE元素和用于定义贡献方程的约束块。

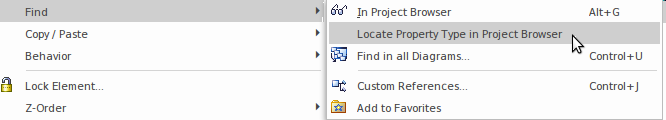

Enterprise Architect具有有用的搜索功能，该属性允许将属性所基于的类型定位在项目浏览器中。此功能对于查找在参数和内部框图上找到的块或约束属性的拥有块或约束特别有用。

可以使用“模型视图”窗口来设置幻灯片放映。有关更多信息，请参见“ 图表幻灯片放映”主题。
