介绍参数图
参数图提供了一种在特定上下文中以约束属性形式可视化方程及其参数的方法。这些属性中的每一个都代表约束块的用法,约束块通常在块定义图上定义。
参数图的框架表示拥有的约束块,因此将这样命名,并且出现在图上的元素将是约束属性,它们是拥有块所组成的约束块的实例,因此显示了约束的组成。
创建参数图
可以使用以下任何选项从用户界面中的多个位置创建参数图:
- 设计功能区-“ 图”面板上的“ 添加”图标
- 浏览器窗口工具栏- 新建图图标
- 浏览器窗口上下文菜单- 添加图
我们将使用“设计”功能区选项来创建参数图。首先,在要放置图的浏览器窗口中选择“包”。
与大多数其他SysML图相反,参数图通常插入其自己的约束块下。在浏览器窗口中选择位置后,选择:
设计>图表>添加

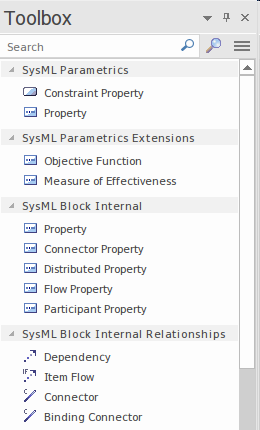

选择此选项将打开“新建图”对话框,允许您命名图。该名称最初将默认为拥有该图的约束块的名称。选择SysML透视图并选择SysML的版本后,将显示一个图表列表,允许您选择参数图。单击确定按钮,以在浏览器窗口中选择的位置创建一个新的参数图。将打开“逻辑示意图”视图,使您可以开始添加描述方程式和参数的元素和连接器。 Enterprise Architect还将显示“图表”工具箱的“参数”页面,其中包含SysML规范定义的元素和关系,这些元素和关系适用于构造此图表类型。除了默认显示的“公共”元素和“公共关系”页面之外,还可以根据需要打开任意数量的其他“工具箱”页面,这些页面允许添加图表注释,图例和其他公共元素。
参数图使用的最重要的元素和连接器是:
元素
- 约束属性
- 属性
元素扩展
- 目标功能
- 有效性衡量
连接器
- 相依性
- 项目流
- 连接器
- 绑定连接器
可以通过将元素从“工具箱”页面拖放到图画布上来将其添加到图中。
