列表,图表和矩阵
列表,图表和矩阵是向利益相关者展示建筑信息的三种主要方法。这三种表示形式可以单独使用或一起使用,以提供丰富的体系结构通信。它们也可以针对个人或利益相关者群体进行定制。它们通常组合在一起称为视图的可重复集合,以向受众提供一致,连贯和相关的信息。
列表提供了可以以表格格式显示的项目的简单目录,其中可以查看每个项目的相关属性和元数据,并在项目之间进行比较。图是作为图形连接的项目的图形投影,并提供了元素及其关系的引人注目的视觉表示。矩阵是从特定的角度显示两组项目之间关系的网格。它们是强大的视觉设备,因为它们可以轻松识别间隙和重叠。
Enterprise Architect拥有广泛的工具,可支持所有这三种表示形式,并具有许多扩展功能,例如搜索,排序,布局,过滤,替代图像和模拟,使建筑师能够创建视觉上引人注目的建筑内容表示。
清单
Enterprise Architect有许多用于处理列表中元素的工具。这些工具可以应用于任何类型的元素,包括原理,业务驱动器,需求,应用程序,接口,技术设备等。规范管理器是一个功能强大的工具,可用于创建和查看具有视觉吸引力的文字处理器类型或电子表格类型的任何类型的元素。可以显示列出的元素的属性,并且可以从显示中添加或删除任何数量的属性,包括标记值。可以为列表的每一行编辑属性,包括从下拉列表中选择值,例如选择状态。过滤器显示在每列标题的下方,可用于将显示限制为满足特定条件的元素。更改元素的任何详细信息(包括其名称和描述),都会在存储库的每个其他部分(包括“浏览器”窗口和其中出现的所有图表)中对其进行更改。
图表

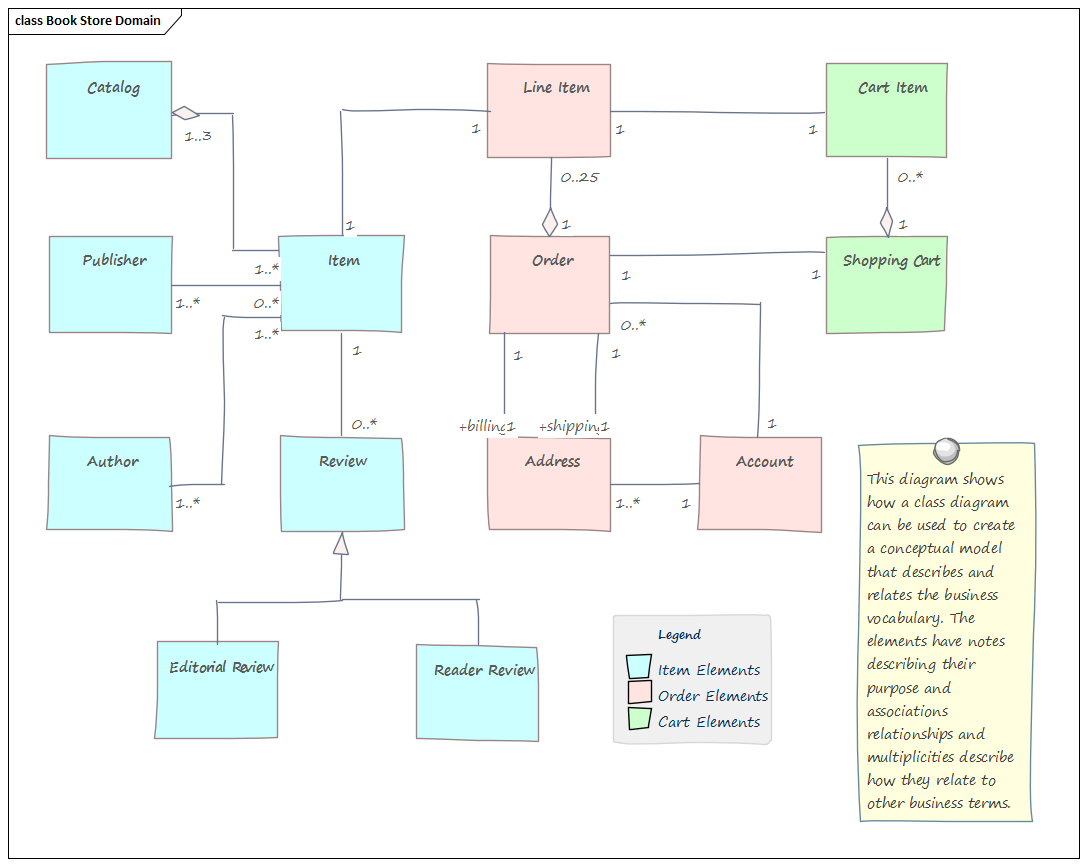

图是表达信息的一种表达方式和视觉上引人注目的方式,可以精心构造以传递特定的消息。可以使用图与利益相关者进行交流,以从特定角度提供架构视图。相同的元素可以出现在多个图表中,并且颜色,样式,过滤器,布局,替代图像等可以用来传达含义并创建引人注目的图表,以帮助涉众参与架构。可以将图表转换为手绘样式和白板模式,以产生进一步的吸引力并软化形式建模语言的边缘,这些语言可以阻止某些涉众。

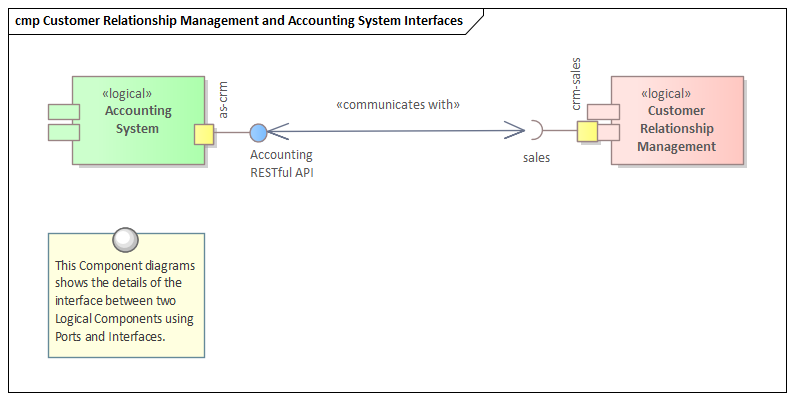

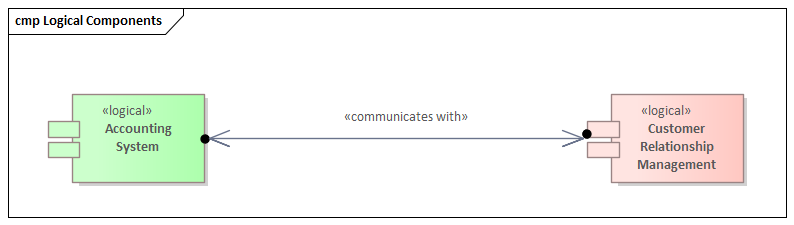

可以更改同一图,以显示上图中汇总的接口的详细信息。这是一个强大的功能,它允许自动更改存储库内容以为不同的涉众创建替代视图。
矩阵
关系矩阵和间隙矩阵是允许以矩阵格式显示两组元素之间关系的网格,其中一组元素在水平轴上,另一组元素在垂直轴上。列和行的交点处的标记指示有关两个元素之间关系的信息。
