创建活动层次结构

系统建模语言和Enterprise Architect新手可能会惊讶地发现，活动图上使用的不是活动而是活动。作为动作分类器的活动通常在“块定义”图上可视化。这似乎有点违反直觉，但是当您了解操作是系统行为的基本要素时，它就更有意义了。活动是分类器，因此可以像块元素一样参与各种结构关系，这就是为什么可以在活动之间使用诸如标有“组成”的关联之类的关系的原因。

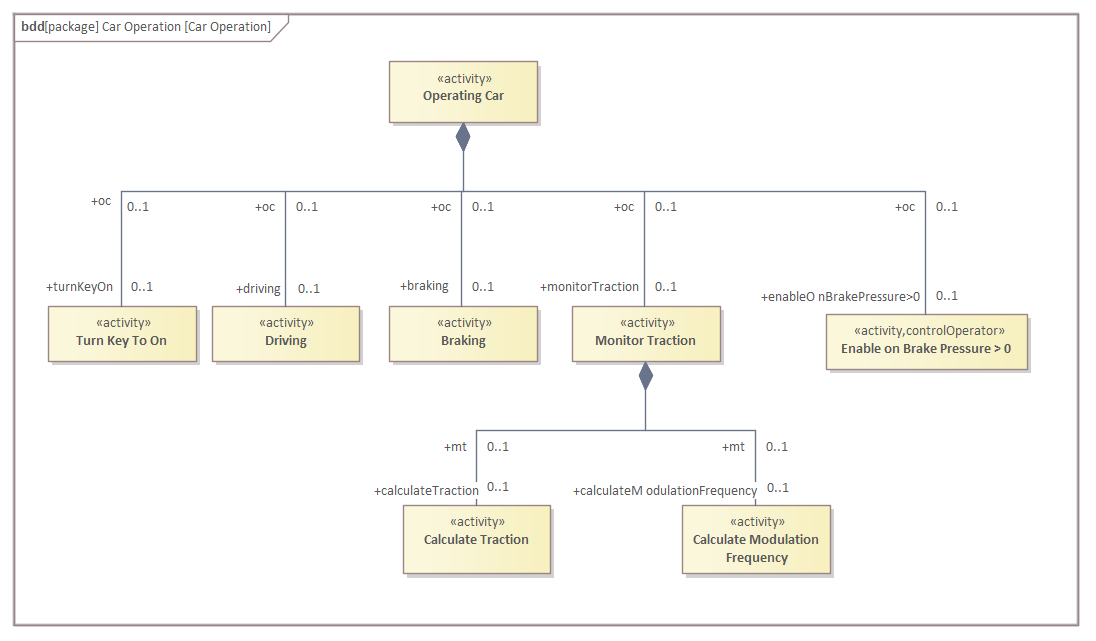

在此图中，使用分解结构，其中使用“组成”关系将活动分解为许多更精细的活动。使用关系图上下文菜单中可用的一种灵活的线型，已将许多关系分组在一起，使关系图更具吸引力。
