分配和其他关系

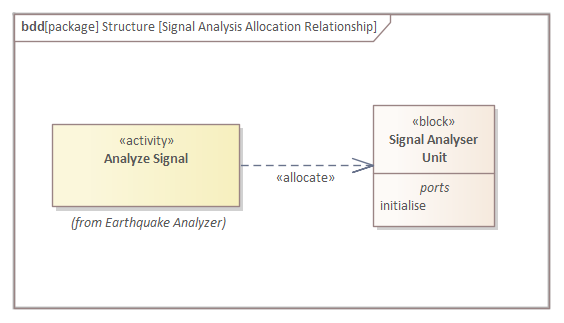

系统工程的一个基本方面或学科是将结构元素与行为元素联系起来。模型的两个重要方面将随着模型的发展而交织在一起，但是当许多工程师开始定义系统时，通常很难确切说明行为和结构之间的关系。在这些情况下，分配关系特别有用。它可以用作显示行为元素与结构元素之间关系的一种方式，这种关系将为更严格的建模提供依据，因为模型中描述的概念变得更加确定。

Enterprise Architect还支持许多其他表示分配关系的方式，包括作为行为或结构元素中的隔离专区。

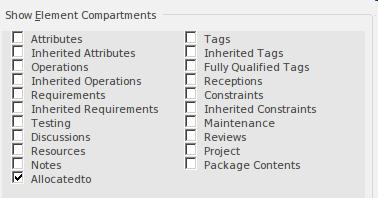

任何允许隔离专区的元素都可以配置为隐藏或显示任意数量的可用隔离专区。隔离专区列表是特定于元素的，并且是动态的，这意味着只有在元素参与指定类型的一个或多个关系且该关系在包含图中不可见时，隔离专区才会可见。可以使用相同的选项来显示元素的一系列其他结构或语义方面，如此处所示。

也可以用标注符号显示关系，其中注释连接到元素，并显示关系的名称和相关元素的详细信息。此图显示了活动的符号，并显示了已分配给它的块。为此，工程师必须：

1. 确保关系显示在图中。
2. 选择关系并显示上下文菜单。
3. 选择“创建链接的注释”选项。

此标注符号可以与任何类型的SysML元素或关系一起使用，并且是为某些类型的受众显示关系的一种有用方法。
