关系矩阵

WebEA中的矩阵功能使您能够查看从模型中定义的任何关系矩阵关系配置文件生成的关系矩阵。

关系矩阵是一个电子表格，用于显示同一个包内模型元素之间，或两个不同包内元素之间的关系。它是一个便捷简单的工具，用于报告和处理选定结构中的所有关系。显示的关系可以根据以下条件进行筛选：

这些参数可以在关系矩阵配置文件中定义；要在WebEA中显示矩阵，请选择其中一个可用的配置文件。

矩阵通过以下方式显示源和目标元素之间所有指定类型的关系：

单击包含箭头的方块将显示该箭头表示的关系的“关系属性”屏幕。在该屏幕上，您可以单击源或目标元素名称并显示这些元素的“元素属性”屏幕。

访问

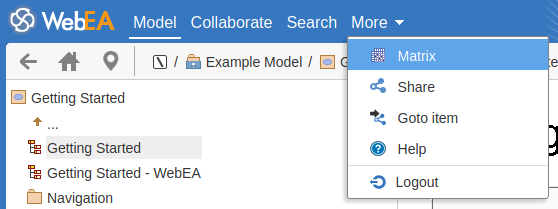

在WebEA的主标题中，单击“更多”按钮，然后单击“矩阵”。

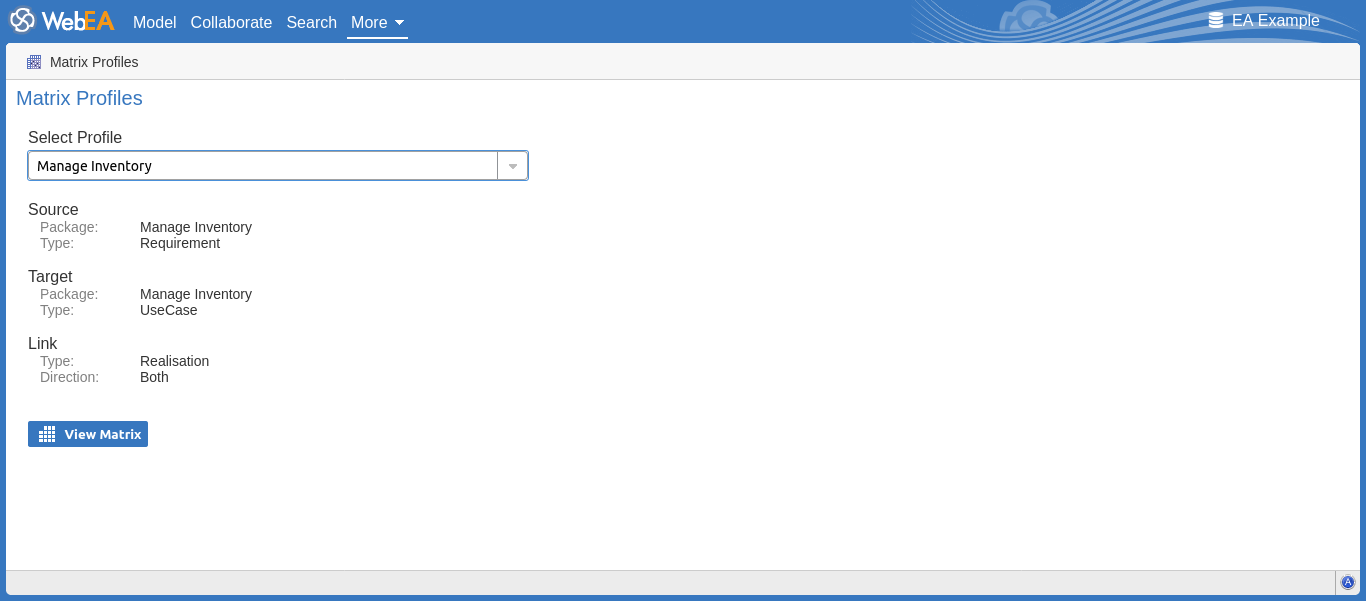

“矩阵Profiles ”页面提供了“选择配置文件”下拉框，用于列出并选择Enterprise Architect中定义的矩阵配置文件。您无法添加或编辑这些配置文件。

当您选择一个矩阵配置文件时，页面上的其余字段将填充该配置文件中定义的值。点击视图矩阵按钮，即可将配置文件下选定的关系加载到关系矩阵网格中。

WebEA只能加载完成矩阵配置文件；如果请求不完整的矩阵配置文件，则会显示此错误消息：

如果出现此信息，请要求项目经理更新矩阵配置文件。

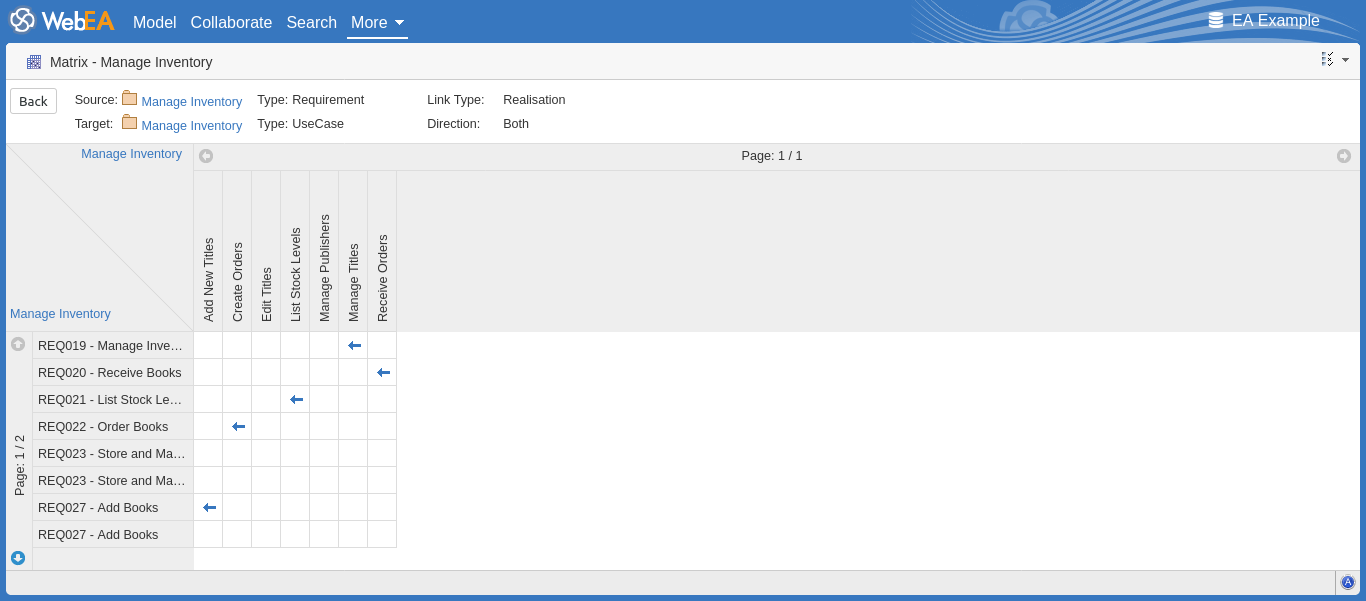

这是WebEA显示的关系矩阵示例。它与Enterprise Architect中显示的内容几乎相同。

如果矩阵内容（行/列）无法容纳在单个屏幕上，则矩阵会自动分成多页。

您可以使用源/目标标题中的箭头访问上一页/下一页。

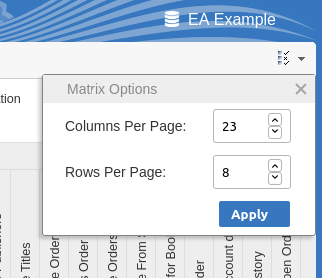

如果需要，您还可以使用矩阵选项按钮增加每页显示的列数/行数。注记，每页的单元数将对 Web 浏览器性能产生影响，因此请避免使用单元数过多的页面（例如超过 200 x 200）。

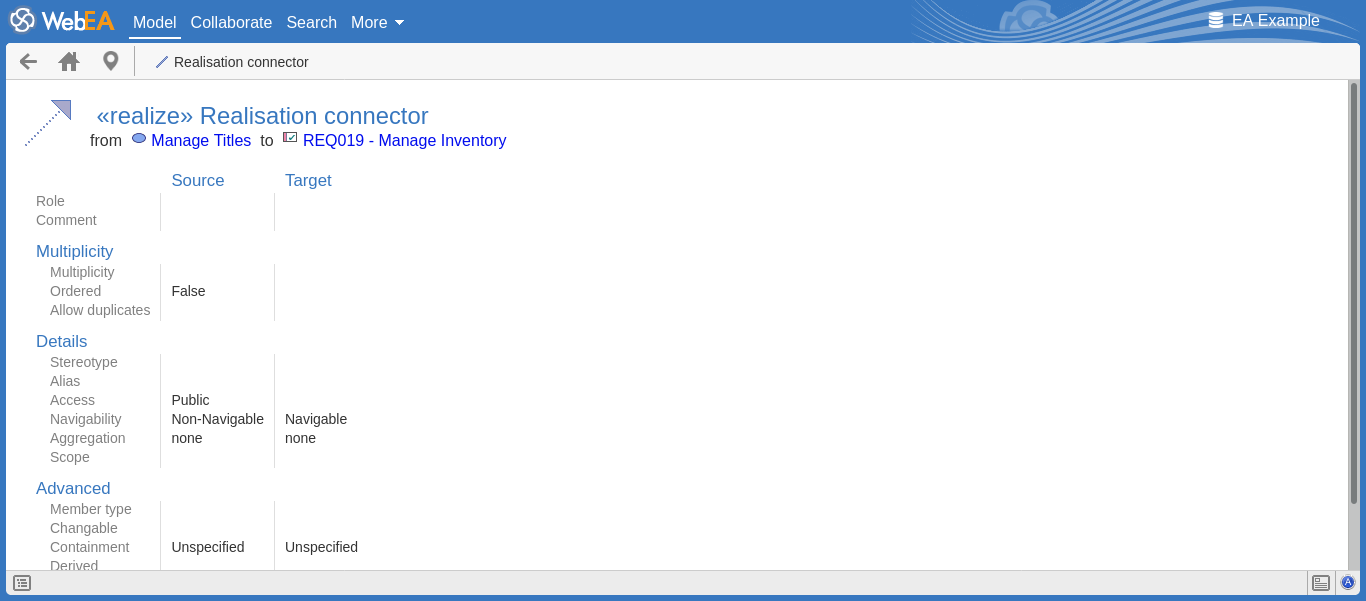

当您单击矩阵中的关系箭头时 - 例如，在示例中，“管理标题”到“REQ019 - 管理库存”箭头 - 将显示“关系属性”屏幕。
