快速链接器示例

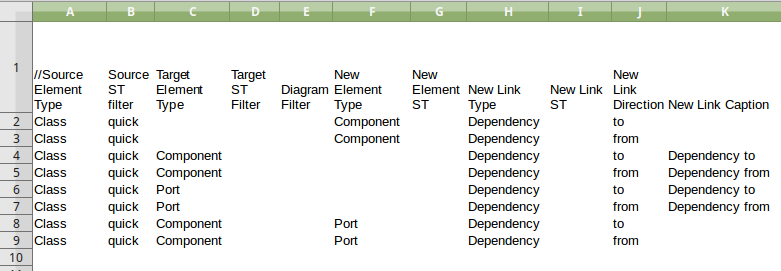

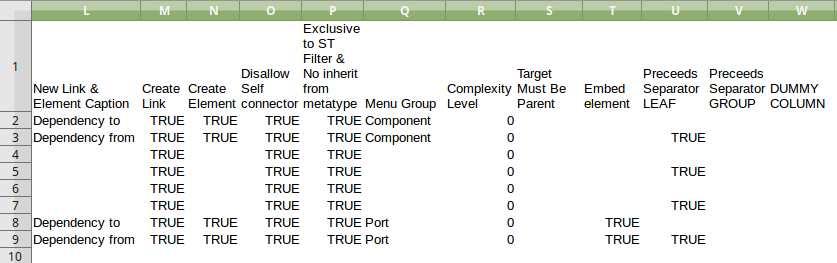

如果您想创建快速链接器定义，最简单的方法是在电子表格中进行设置，每个菜单项定义跨行构建，如下例所示：

示例的第一行是用于标识列标题的注释行。后续行定义了构造型为“quick”的类元素的连接器/目标元素选项。当连接器从此类型的元素上拖出时，您希望用户能够创建与部件元素之间的依赖关系。当用户将连接器拖到现有端口或部件元素上时，您希望创建与部件之间的依赖关系；或者，如果是部件，您希望用户能够创建嵌入端口元素。

这些要求在快速链接器定义文件中的八个记录中定义：

1. 对新部件依赖
2. 来自新部件的依赖
3. 对现有部件依赖
4. 现有部件的依赖关系
5. 对现有端口依赖
6. 现有端口的依赖关系
7. 依赖现有部件，创建新端口
8. 依赖现有部件，创建新端口

//源元素类型,源ST过滤器,目标元素类型,目标ST过滤器,图表过滤器,新元素类型,新元素ST,新链接类型,新链接ST,新链接方向,新链接标题,新链接和元素标题,创建链接,创建元素,禁止自连接器,ST过滤器独占+不继承元类型,菜单组,复杂度,目标必须是父级,嵌入元素,前置分隔符LEAF,前置分隔符组、虚拟列

类,quick,,,,部件,,依赖项,,到,,依赖于,TRUE,TRUE,TRUE,TRUE,部件,0,,,,,

类,quick,,,,部件,,依赖项,,来自,,依赖项来自,TRUE,TRUE,TRUE,TRUE,部件,0,,,TRUE,,

类,quick,部件,,,,,依赖项,,to,依赖于,,TRUE,,TRUE,TRUE,,0,,,,,

类,quick,部件,,,,,依赖项,,来自,依赖项来自,,TRUE,,TRUE,,0,,,TRUE,,

类,quick,端口,,,,,依赖项,,to,依赖于,,TRUE,,TRUE,TRUE,,0,,,,,

类,quick,端口,,,,,依赖项,,来自,依赖项来自,,TRUE,,TRUE,,TRUE,,0,,,TRUE,,

类,quick,部件,,,端口,,依赖项,,至,,依赖于,TRUE,TRUE,TRUE,TRUE,端口,0,,TRUE,,,

类,quick,部件,,,端口,,依赖项,,来自,,依赖项来自,TRUE,TRUE,TRUE,TRUE,端口,0,,TRUE,TRUE,,

如果您想测试效果，可以创建此配置文件并将 CSV 行剪切并粘贴到 QuickLink文档工件元素中。

了解更多

• 快速链接器定义格式
• 将快速链接器定义添加到配置文件
