创建 Azure图表

您可以通过右键单击其父包并选择“新建图表”菜单选项来创建图表，以显示“图表生成器”对话框的“模型生成器”选项卡页。

如果您没有选择Microsoft Azure蓝图，请点击图标选择“分析> Microsoft Azure ”。

在“图表”字段中为图表输入一个合适的名称，在“选择自”面板中单击“ Azure ”，在“图表类型”面板中单击“ Azure ”。然后点击“创建图表”按钮。图表工具箱的“ Azure ”页面打开，显示少量Azure的UML基本元素类型。但是，您可以使用从导入的Azure库包中拖放到图表上的图像来创建图表，如下所示：

注记， Azure图表会自动设置为自定义样式，当您右键单击图表中的元素时，您可以使用自定义样式工具栏上的自定义样式图标。

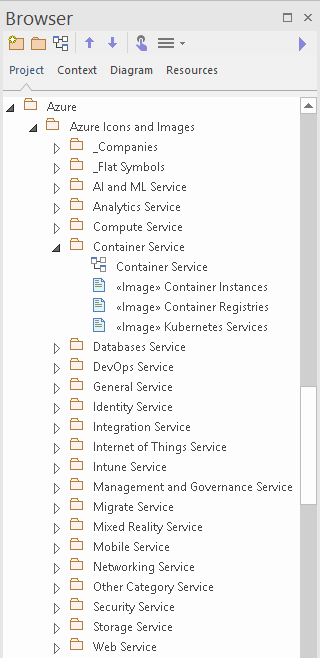

下载的“ Microsoft Azure图标和图像”模式中的每个包都有一个图表，显示包中包含的每个图像。

要将其中一个图像添加到图表中，请通过以下方式在浏览器窗口中找到它：

• 按名称搜索或
• 打开您认为应该位于的包的图表，在图中找到它，然后按 Alt+G 在浏览器窗口中突出显示图像资产

• 将其添加为带有图标的元素
• 将其添加为带有图像的元素，或者
• （如果您已经通过图标创建了元素）添加为链接
