使用配置文件助手创建图表Profiles

1

如果您还没有这样做，请使用模型生成器的“管理 | MDG 技术生成器”蓝图来创建一组用于定义Profiles的包。

在浏览器窗口中，找到具有 <<diagram profile>> 构造型的包并打开其子图。

2

将“添加图表扩展”项从工具箱的“配置文件助手”页面拖到图表上。

将显示“添加图表扩展”对话框。

3

在“名称”字段中，键入自定义图表类型的名称。

4

在“扩展类型”字段中单击下拉箭头并选择自定义图表类型将扩展的内置图表类型。

5

在“描述”字段中输入图表用途的简要描述。

当用户在“新建图表”对话框中选择此图表类型时，此描述将显示在对话框的右下角。

6

在“属性”窗格中输入以下字段的值：

• 别名：定义图表标题栏上“图表”一词之前显示的图表类型；例如：“块图表”
• 框架 ID：定义将出现在图表框架标签中的图表类型
• 框架格式字符串：输入包含用于定义框架标题的替换宏的string ，可以带或不带其他分隔符，例如 ()；可以使用的宏有：
  - #DGMALIAS#
  -#DGMID#
  - #DGMNAME#
  - #DGMNAMEFULL#
  - #DGMOWNERNAME#
  - #DGMOWNERNAMEFULL#
  - #DGMOWNERTYPE#
  - #DGMSTEREO#
  - #DGM类型#

• 工具箱配置文件：点击下拉箭头，选择定义所需工具箱配置文件图表类型（保存配置文件时输入的名称）；每次打开此类图表时，工具箱都会自动打开
• 泳道：定义将在图表上显示的泳道；例如：
  车道=2；方向=水平；车道1=标题1；车道2=标题2；
  （其中Lanes可以是任意值，但Lane<n>值的数量必须等于Lanes的值；方向可以省略，在这种情况下泳道默认为垂直）

7

“属性”窗格中的其余字段可用于自定义图表的默认选项。任何留空的属性将不会被应用。

当用户选择一个字段时，“属性”窗格的底部将显示该属性效果的描述。

8

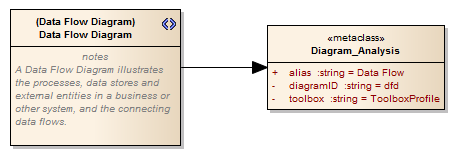

单击确定按钮。适当的构造型和元类元素被添加到图中。

9

对要包含在图表配置文件中的每个图表扩展重复步骤 2 到 8。

10

将图表保存为配置文件。

11

将配置文件合并到MDG 技术中。
