介绍参数图表

参数图提供了A在特定上下文以约束属性的形式可视化方程及其参数的方法。这些属性中的每一个都表示通常在块定义图上定义的 ConstraintBlock 的用法。

参数图的框架代表拥有的ConstraintBlock，所以它会这样命名，并且出现在图上的元素将是约束属性，它们是组成拥有块的ConstraintBlocks的实例，从而显示了组成约束。

创建参数图表

可以使用以下任意选项从用户接口中的多个位置创建参数A ：

• 设计功能区 - 在图表面板上添加图表图标
• 浏览器窗口工具栏 -新图表图标
• 浏览器窗口菜单 -上下文图表

与大多数其他 SysML 图不同，参数图通常插入其所属的约束块下方。在浏览器窗口中选择位置后，选择：

设计>图表>添加图表

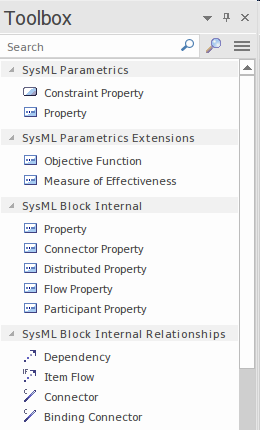

选择此选项将打开“新建图表”对话框，您可以在其中命名图表；该名称最初默认为拥有该图表的约束块的名称。选择 SysML蓝图和 SysML 版本后，将显示一个图表列表，您可以在其中选择参数图。点击确定按钮，在浏览器窗口中选定的位置创建一个新的参数图。图表视图将打开，您可以在其中开始添加描述方程式和参数的元素和连接器。Enterprise Enterprise Architect还将显示图表工具箱的“参数”页面，其中包含 SysML 规范定义的适用于构建此图表类型的元素和关系。除了默认显示的“公共”元素和“公共关系”页面外，还可以根据需要打开任意数量的其他工具箱页面，这些页面允许添加图表注记、图例和其他常用元素。

参数图中使用的最重要的元素和连接器是：

元素

• 约束属性
• 属性

元素扩展

• 目标函数
• 有效性测量

连接器

• 依赖关系
• 项目流
• 连接器
• 捆绑连接器

可以通过将元素从工具箱栏页面拖放到图表画布上来添加元素。
