动机示例图
使用Enterprise Architect ,建模者可以使用ArchiMate图和Toolbox面板创建任意数量的图。动机元素可以连接在一起以创建描述企业体系结构的表达性叙事,并在体系结构的其他部分明确表达进行业务或技术更改的动机。这些图取自Open Group的ArchiMate规范。

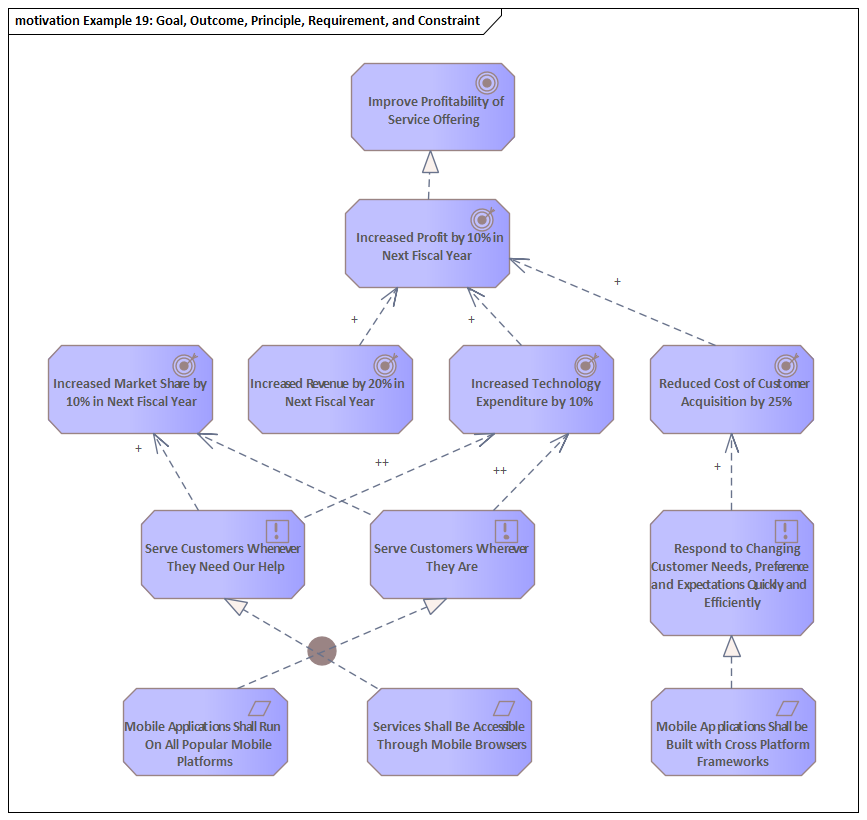

目标,结果,原则,要求和约束
该图与目标原则,要求和约束之间的关系有关。通过“下一个财政年度的利润增加10%”和“客户获取成本降低25%”的结果实现“提高服务提供的盈利能力”的目标。我们看到了结果与(+)或(-)效果指标之间的影响关系的使用。结果依次受到许多原则的影响,并且这些原则由许多要求实现。我们还在图的左下方看到了OR结的使用。
图:ArchiMate规范中的示例图,显示

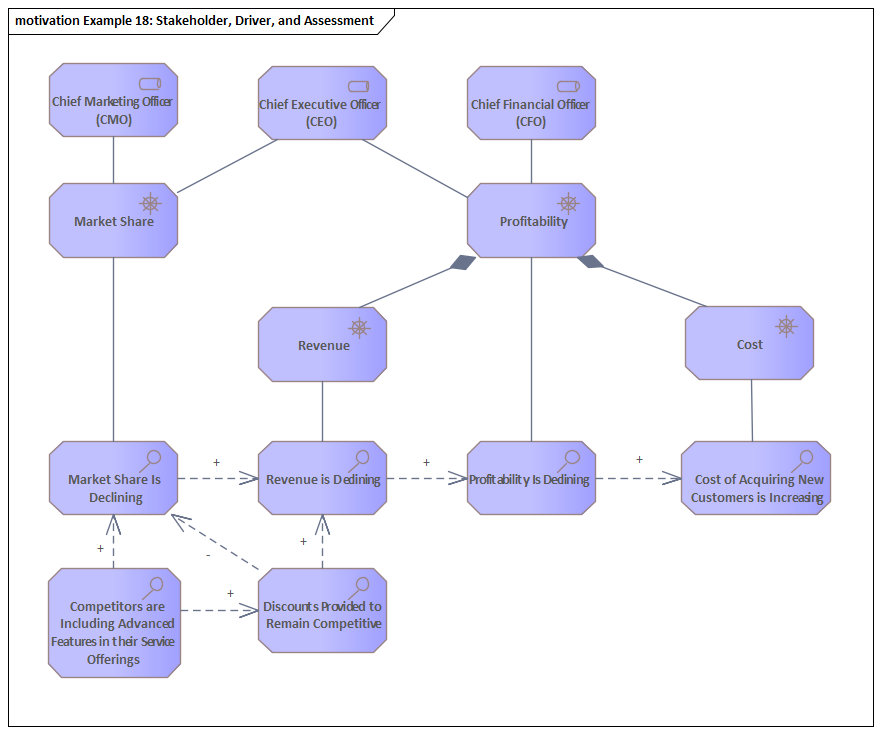

利益相关者,驱动者和评估
此图与驱动程序和与之相关的利益相关者相关,在此示例中,它们是执行级别的。我们看到驱动程序标题“获利能力”已分解为另外两个驱动程序,即:收入和成本。评估与驱动程序相关联,可以清楚地描述组织的状态。影响力关系(可以在任何两个动机要素之间得出)显示了评估之间如何相互关联。 (+)表示正面影响,(-)表示负面影响。这是该规范的动机章节中的示例18。
图:ArchiMate规范中的示例图,显示

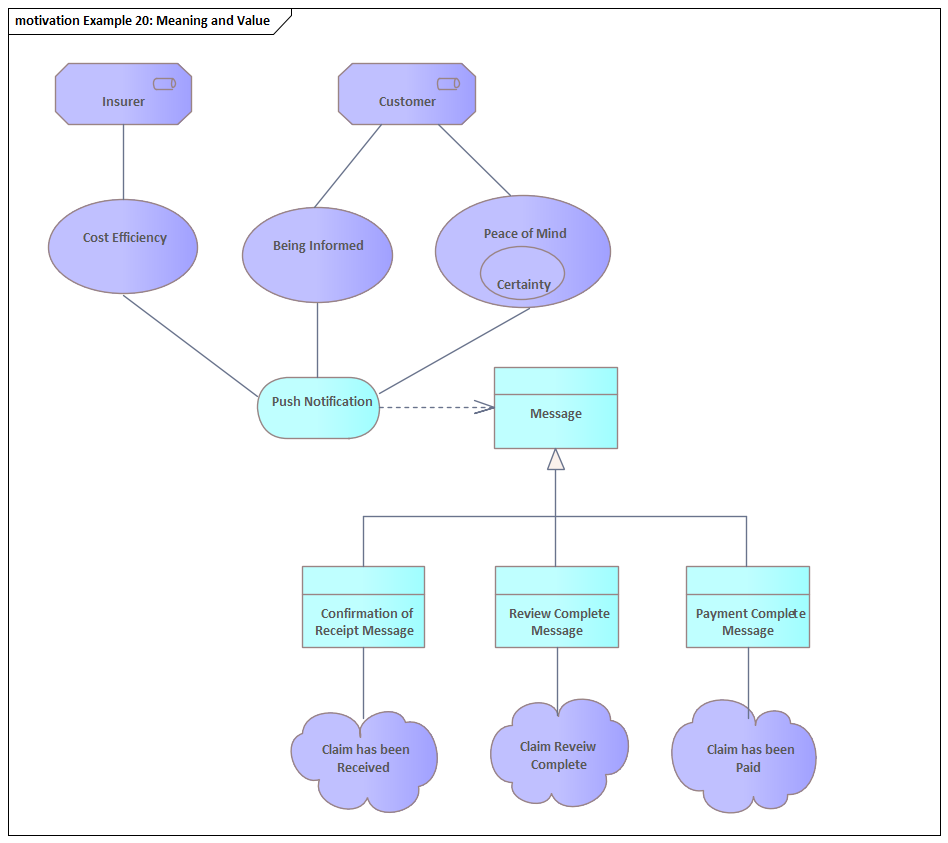

意义与价值
该图与利益相关者及其从系统中获得的价值有关。通知消息已被分为三种不同的类型。含义与消息相关联:
- “确认收到”消息的含义是“已收到索赔”
- “审核完成”消息的含义为“声明审核完成”
- “付款完成”消息的含义是“已付款”
图:来自ArchiMate规范的示例图,显示了如何使用含义和值。
