分层视点

分层视点模式创建了许多元素和图表,这些元素和图表允许在单个图表中可视化企业体系结构的多层。使用Grouping元素的分区允许在专用层中表示诸如业务流程之类的元素,而在服务层中表示诸如Application Services之类的元素。可以包括任意数量的层,但是当专用层和服务层交错时,该图最具表现力。

下图显示了从视图模式创建的图,该视图是模型模式功能的内置部分。

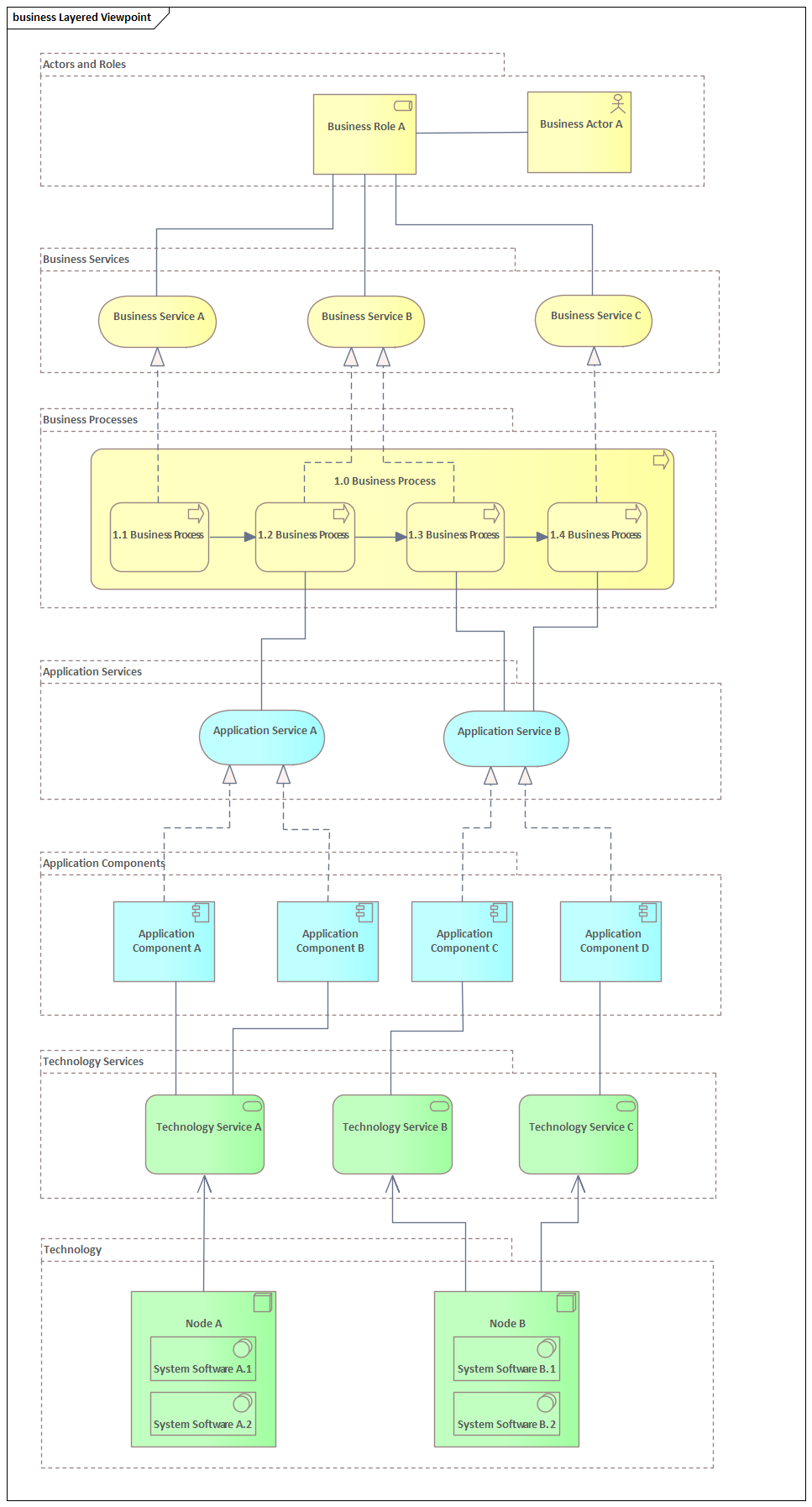

图:显示分层的视点
