出口要求到DOORS

使用用于DOORS的Sparx Systems MDG链接,您可以将所选Enterprise Architect软件包下的所有Requirement元素作为DOORS对象传输到链接的IBM®Rational®DOORS®模块。

在此过程中,您可以创建导出配置文件以定义导出应进行的操作。导出配置文件是一个模板,您可以在其中指定要导出到DOORS对象属性中映射字段的Enterprise Architect元素属性。

访问

色带

单击目标包,然后:

专业> Add-Ins > DOORS>导出到门

上下文菜单

浏览器窗口|右键单击目标Package |。专长门|出口到门

导出到DOORS对话框

在“导出到DOORS”对话框中,设置要导出到的模块,并指定要应用的导出配置文件以及是否还导出连接器和附件。

Export to DOORS dialog in Sparx Systems Enterprise Architect.

导出选项

字段/按钮

行动

也可以看看

门模块

单击下拉箭头,然后选择将需求导出到的链接的DOORS模块。

模块经理

如果未列出所需的模块,请单击此按钮以显示“模块管理器”对话框,然后找到并链接到该模块。

创建到DOORS模块的链接

个人资料名称

单击下拉箭头,然后选择适当的导出配置文件以在此操作中使用。

档案管理员

如果列出的导出配置文件不合适,请单击此按钮以显示“导出配置文件管理器”对话框,然后创建,编辑或导入配置文件。 (请参阅管理导出配置文件表。)

出口连接器

选中此复选框可导出Requirement元素之间的所有连接器。

导出附件

选择此复选框以导出Requirement元素可能具有的所有附件。

出口

单击此按钮以开始将需求从选定的Enterprise Architect包导出到指定的DOORS模块。

取消

单击此按钮以关闭“导出到门”对话框,而不导出任何需求。

救命

单击此按钮以显示此帮助主题。

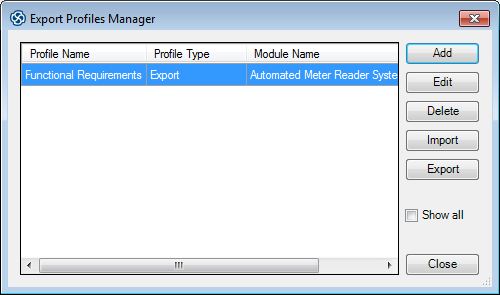

导出配置文件管理器对话框

当单击“导出到DOORS”对话框上的Profile Manager按钮时,将显示“导出Profiles Manager”对话框。您可以使用此对话框来创建或导入新的配置文件,编辑或删除现有的配置文件,以及将配置文件导出到您的首选文件系统。

管理导出配置文件

字段/按钮

行动

也可以看看

单击此按钮以添加新的导出配置文件。显示“映射选项”对话框。请参阅创建或编辑导出配置文件表。

编辑

单击现有的配置文件名称,然后单击此按钮以编辑该配置文件的参数。显示“映射选项”对话框,其中显示配置文件的当前参数。请参阅创建或编辑导出配置文件表。

删除

单击现有的配置文件名称,然后单击此按钮以立即从列表中删除该配置文件。

进口

单击此按钮以显示“导入配置文件-门扩展”浏览器。浏览所需的配置文件(.eProfile)的位置,然后单击文件名和“打开”按钮。

显示状态消息。单击确定按钮;如果操作成功,则配置文件名称将显示在“导出配置文件管理器”对话框中。如果不成功,则不会将配置文件添加到列表中。

出口

单击配置文件名称,然后单击此按钮以将该配置文件作为.eProfile文件导出到文件系统位置。显示“另存为”浏览器。浏览到所需位置,然后单击“保存”按钮。显示状态消息。单击确定按钮以清除消息。

显示所有

打开此选项以显示属于所有链接模块的配置文件。

使用完“导出配置文件管理器”对话框后,单击此按钮以返回到“导出到门”对话框。

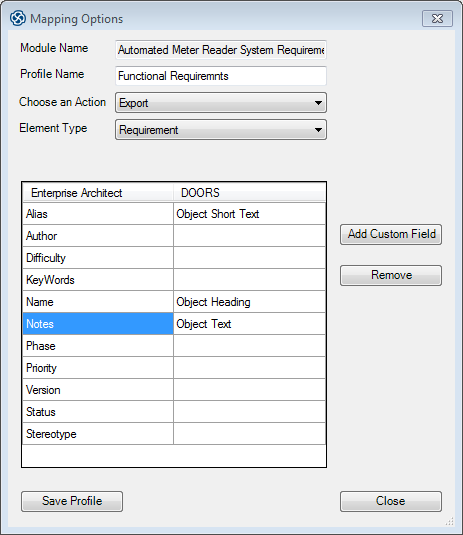

导出映射选项对话框

当单击“导出配置文件管理器”对话框上的“添加”按钮或“编辑”按钮时,将显示“映射选项”对话框。该对话框将Enterprise Architect元素属性映射到IBM®Rational®DOORS®Object属性,并帮助您定义要导出的属性(包括“标记的值”)。您可以多次使用所选的概要文件来通过Enterprise Architect需求中的更改来更新DOORS模块。

创建或编辑导出配置文件

字段/按钮

行动

也可以看看

个人资料名称

输入配置文件的适当名称(如果编辑现有配置文件,则在此处显示所选配置文件的名称)。

选择一个动作

默认为“导出”。如果您要切换数据交换的方向,则可以单击下拉箭头并将此操作更改为“导入”。

元素类型

单击下拉箭头,然后选择要导出的Enterprise Architect元素的类型。

需求类型

仅当选择“需求”作为元素类型时,此选项才可用。单击下拉箭头,然后选择要过滤的需求类型。

Enterprise Architect

列出可以导出的Enterprise Architect元素属性。

列出可以导出到的DOORS属性。双击一个空的属性字段,以将该字段映射到Enterprise Architect属性。如果没有可用的属性,则会显示一条错误消息。否则,将显示“配置属性映射”对话框。

The Configure Attribute Mapping dialog in Sparx Systems Enterprise Architect.

添加自定义字段

单击此按钮以选择要导出的Enterprise Architect标记值名称。显示“添加标签名称”对话框。

Adding the name of a tagged value.

去掉

单击DOORS属性值,然后单击此按钮以清除映射到相应Enterprise Architect属性的值。

保存个人信息

单击此按钮以保存您创建的配置文件定义,然后关闭“映射选项”对话框并返回到“导出配置文件管理器”对话框。

单击此按钮以关闭“映射选项”对话框。
