可视化模型

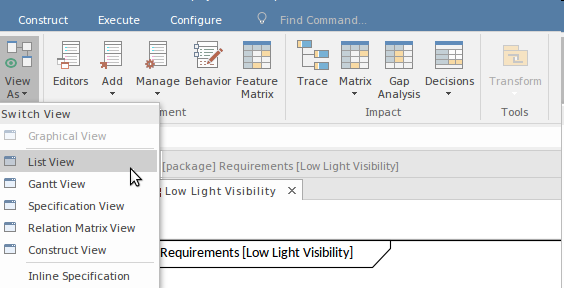

可以通过阅读大专学历或在线页面中的教科书或讲义中的入门资料,来向读者介绍SysML。该内容的大部分内容将SysML表示为一种图表语言,但是Enterprise Architect通过提供多种方式来可视化存储库中的信息,从而扩展了该语言的视野(以及一般而言的建模)。图表仍然扮演着重要的角色,但是在许多情况下,还有更多令人信服的方式可以可视化或使用存储库内容,包括:

  • 规范视图-电子表格或文档视图,供那些熟悉这种方法的人使用
  • 列表视图-基于表格的视图,类似于电子表格,可以在其中查看多个元素的属性
  • 可追溯性视图-分层和图形视图,可以在任何嵌套级别查看元素关系
  • 差距分析矩阵-显示源和目标元素以及建筑模型中的差距
  • 关系矩阵-具有两个包含元素集的轴的基于网格的视图
  • 状态表视图-StateMachine图可用的视图,用于在表中显示状态转换
  • 甘特图视图-分配资源后查看时间线
  • 搜索-符合内置或用户定义的条件集的视图元素列表
  • 发布-使用内置或用户定义的模板查看发布中的元素
  • 图形视图-以图表形式查看元素(这是默认视图)

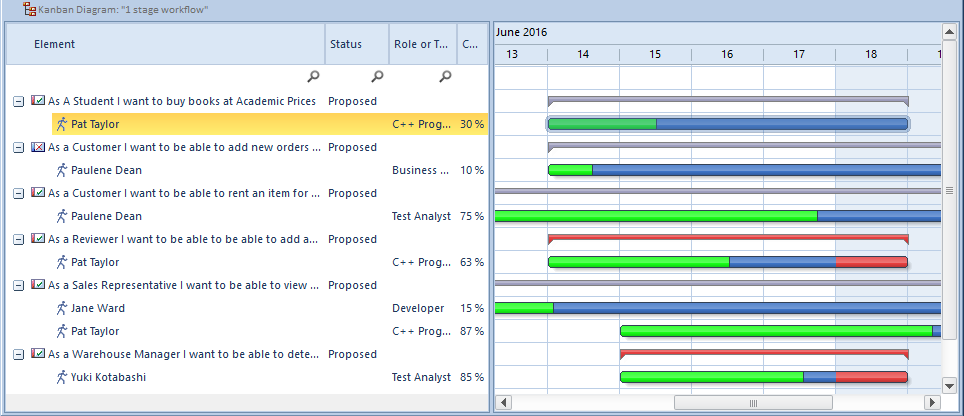

该图显示了一个甘特图,该甘特图是根据对看板图上可视化的元素输入的资源信息自动创建的。有关更多信息,请参见“ 甘特图帮助”主题。
