观察

观察被用于非法信息,并通过查看在其上下文中执行过程的人员来提供理解和澄清。通常,观察结果以纸质笔记和摄影记录下来,但是Enterprise Architect可以通过详细说明目标和计划方法来协助准备观察。观察结果(包括扫描的笔记和照片图像)可以存储在Enterprise Architect ,以确保所有建模者都可以使用。观察的结果(包括流程图和如何改进过程的陈述)可以在Enterprise Architect建模,并链接到各种元素。过程执行者使用的工具和材料(例如扫描仪和过程手册)也可以在Enterprise Architect建模。

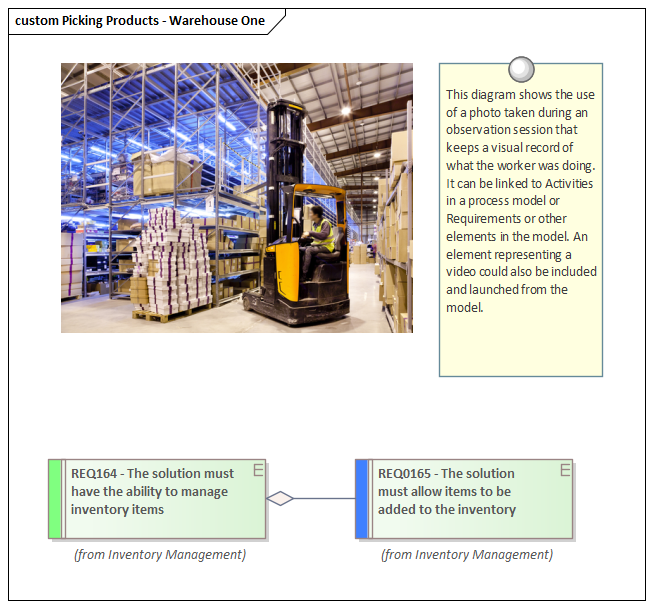

Business Modeling tools, image integration in Sparx Systems Enterprise Architect

图像管理器

图像管理器是用于管理各种格式的图像的工具,例如照片,屏幕快照和其他图片。通常,进行观察时,分析师会在用户的工作环境中为用户拍摄一张或多张照片。分析师可能还会捕获用户正在使用的当前应用程序的屏幕截图。所有这些数字资产都可以导入到图像管理器中,然后作为替代图像应用于图表中的元素。剪贴板中包含的图片也可以直接粘贴到图表中。

了解更多: 图像管理器

神器

分析人员可能会在其工作环境中为用户拍摄照片或视频,以记录用户为完成任务而执行的步骤。这可以为分析复杂的任务序列提供宝贵的资源。尽管可以将各种格式的照片或屏幕快照存储在Image Manager中,但视频文件必须驻留在磁盘上或Enterprise Architect存储库之外的系统中。 Artifact元素可用作存储库中视频的代理,允许直接从Enterprise Architect启动视频(或其他文件)。这可以通过将文件拖动到图表上或通过创建工件并将Video作为文件分配到元素的“属性”表中来实现。

了解更多: 工件

文件工件

Document Artifact是Enterprise Architect内部可用的文字处理器类型的文件,可用于计划观察,包括其目的和用户环境的详细信息。它也可以用来记录观测值本身,以确保其他建模者可以轻松访问这些细节,并且可以接近其他建模元素。可以将存储库中的元素和图作为可能与用户任务相关的结构(如概念模型或业务流程和业务规则)的链接拖到文档工件中。其他相关文件可以导入图像管理器或从工件链接到。

了解更多: 文档工件

日历

日历提供了一种方便的方式来以存储库内的日历格式记录和显示重要的时间信息,例如事件和会议。观察会话可以输入到日历中,并在需要时设置为重复。可以将事件子类型配置为将“观察”添加为会议类型。

了解更多: 日历

模型邮件

模型邮件可用于通知和提醒人们计划中的观察会议,并在会议结束后通知他们有关结果,决策和所需的操作。可以添加到模型元素,图表,矩阵,团队库和各种其他项目的链接。

了解更多: 模型邮件
