顺序图-驱动器黑匣子

顺序图是一种交互图，它描述了驾驶员在特定情况下与车辆交互的方式。按照惯例，参与的元素在图表的水平访问中从左到右列出，时间在图表中垂直传播。从对象发出的虚线称为生命线，表示元素存在的时间。

此图使用一种称为引用的元素类型，该元素充当另一个序列图的占位符。 Enterprise Architect方便地允许通过双击图中的'ref'元素来打开这些图。

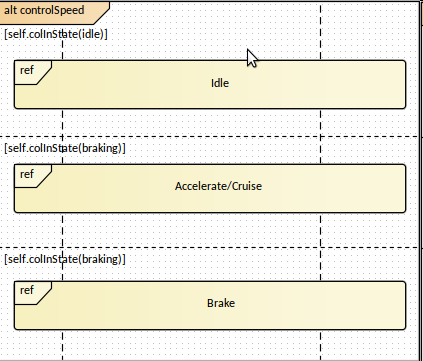

该图利用并行（标准）组合片段来指定“控制速度”和“转向”交互作用是同时（并行）发生的。该图还使用带有“替代”（alt）名称的“组合片段”，该片段指定了驾驶员可以控制速度的多种（替代）方式。

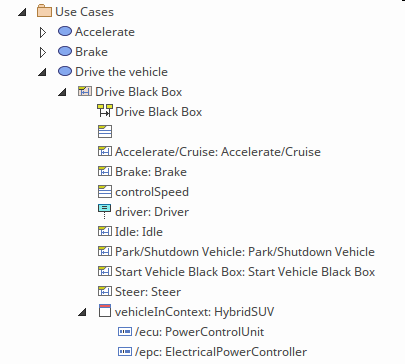

Enterprise Architect允许将顺序图定义为“驾驶车辆”用例的子级，从而使建模者可以轻松地在驾驶员要实现的目标目标范围内访问该图并查看该图。车辆。
