内部框图介绍

内部方框图提供了一种可视化方框内部结构的方法，包括其属性和零件以及这些零件相互关联的方式。该图不需要显示组成给定模块的所有零件，并且工程师通常创建一个着重于系统或子系统特定方面的图。

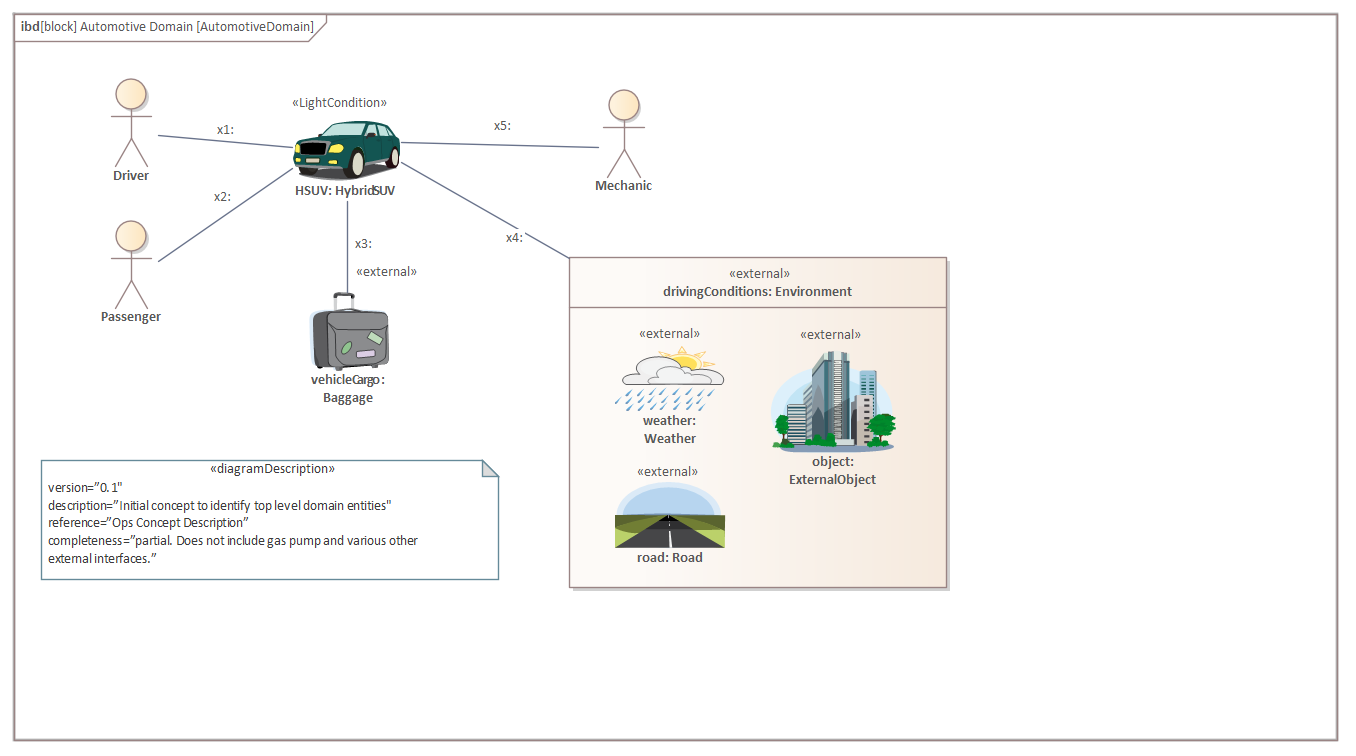

内部方框图的框架表示拥有的方框，因此将这样命名，并且出现在图上的元素将是零件，它们是拥有方框所组成的方框的实例。此内部框图显示了给定环境中的车辆实例；它使用许多图像代替常规的SysML语言符号，以增加吸引力并使该图更吸引非工程人员。有关更多信息，请参见内部框图帮助主题。

创建内部框图

可以从用户界面中的许多位置创建内部框图，例如：

• 设计功能区-在图面板上添加图标
• 浏览器窗口工具栏- 新建图图标
• 浏览器窗口上下文菜单-添加图

我们将使用“设计”功能区创建一个内部框图。首先，在浏览器窗口中选择要放置图表的位置。与大多数其他SysML图相反，内部方框图通常插入其自己的方框下。在浏览器窗口中选择位置后，选择功能区项：

设计>图表>添加

选择此选项将打开“ 新建图”对话框，允许您命名图。图名称默认为包含该图的块的名称。选择SysML透视图并选择SysML版本后，将显示一个图表类型列表，您可以从中选择内部框图。单击确定按钮，以在浏览器窗口中选择的位置创建一个新的内部框图。图表画布将被打开，允许您开始添加描述模块内部结构的元素和连接器。 Enterprise Architect还将显示工具箱的“内部块”页面，其中包含SysML规范定义的元素和关系，这些元素和关系适用于构造此图类型。除了始终可用的“公共元素”和“公共关系”页面之外，如果需要，可以打开任意数量的其他“工具箱”页面。
