表达式编辑器

表达式编辑器是一种生产力工具,在DMN表达式窗口中定义逻辑时,可用于创建表达式。此图显示了一个简单的模型,该模型的决策带有Boxed Context表达式类型,该表达式类型使用Business Knowledge Model元素。我们将研究如何使用智能感知,否则将被称为

表达式编辑器对话框用于在Boxed内容,Invocation和Literal Expression元素类型中设置表达式。它为基于FEEL语法以及可用于模型代码生成的代码语言构造表达式提供Intelli-sense支持。

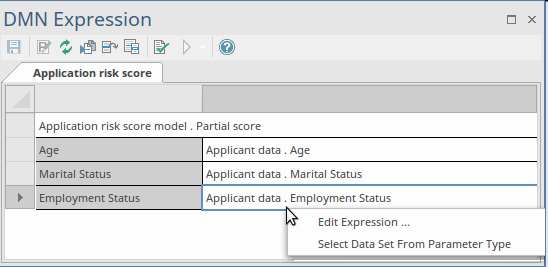

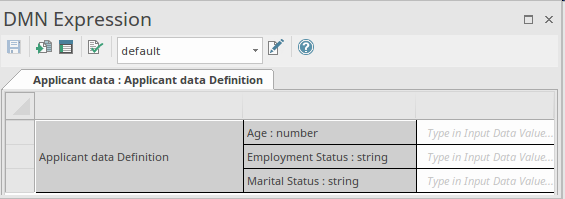

该图显示了多功能“表达式”窗口,该窗口用于定义输入数据,如您从图中看到的那样,该窗口为“应用程序风险评分”决策提供输入数据。在接下来的几个步骤中,我们将看到Enterprise Architect如何通过智能感知将这些数据项提供给表达式编辑器。下图显示了如何启动表达式编辑器。

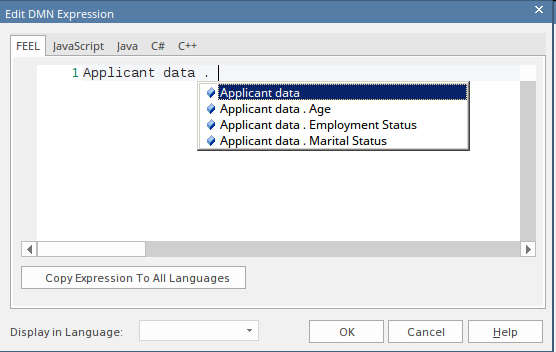

在打开编辑器的情况下,详细说明表达式和逻辑的建模者可以利用此生产力工具,并通过智能感知访问数据项(从而使输入数据可在列表中使用)来减少逻辑错误。
