活动图（EFFBD）-加速（详细）

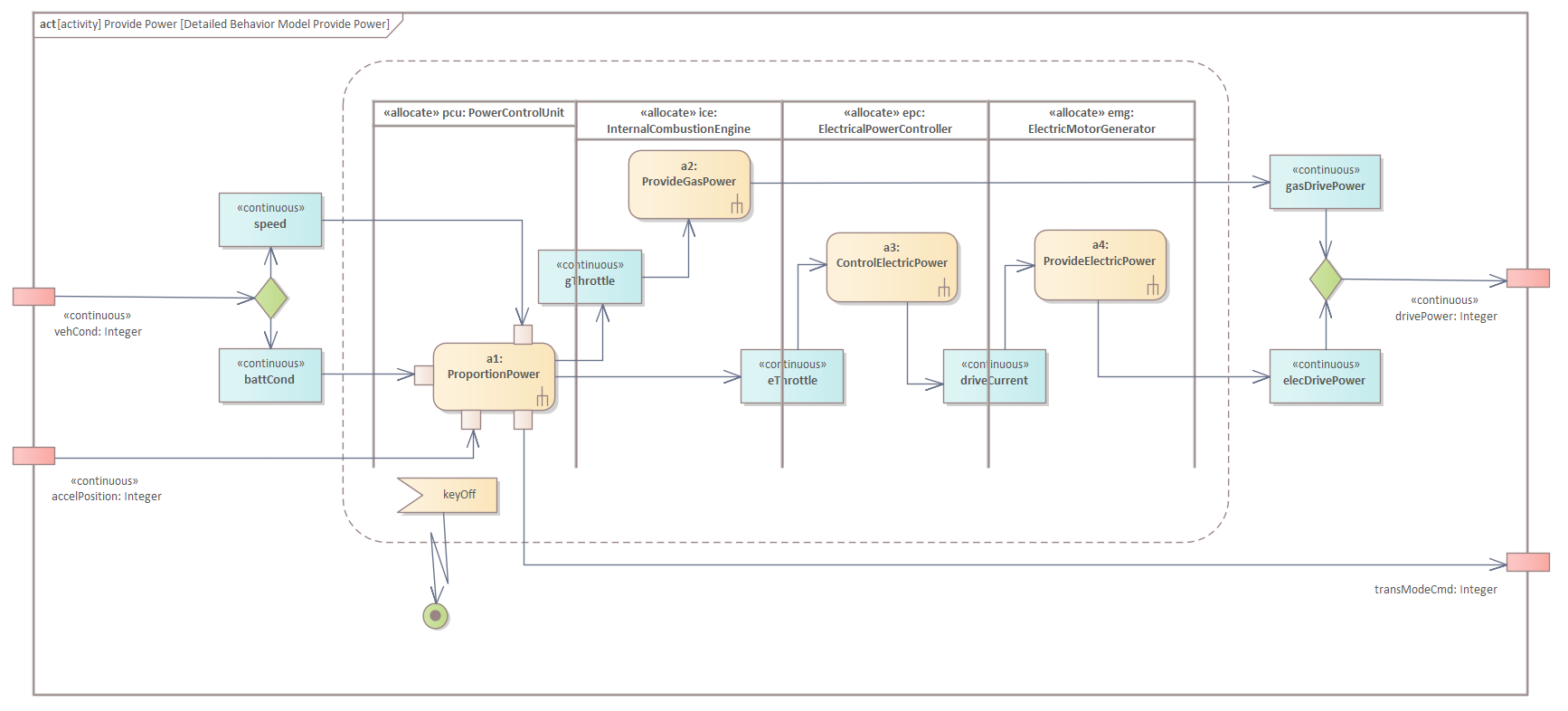

以下活动图具有“提供电源活动”作为图框，其中包括调用上一个图中分解的活动和对象节点的动作。它还使用分配活动分区，这些活动分区在图中垂直定向。这些分区包括电源控制单元，内燃机，电力控制器和发电机，这些分区用于显示系统的哪个部分负责图中定义的操作。还有一个分配标注，用于将活动和对象流显式分配给Power Subsystem块中的部件。

建模工程师已使用传入和传出的对象流进行了ProvidePower活动的分解。这样做是为了区分电动机械动力和燃气机械动力的流动，并进一步了解正在监视的特定车辆状况。
