Modelica和Simulink中的SysML仿真

作为一种领先的系统工程工具， Enterprise Architect允许使用符合行业标准的建模技术和语言来构建模型，以表示网络机械系统。这些模型充当协作工程师，顾问团队和其他人员之间进行通讯的设备，但也可以用于通过Open Modelica和Matlab的Simulink使用的行业标准建模语言来生成强大的可视化效果。

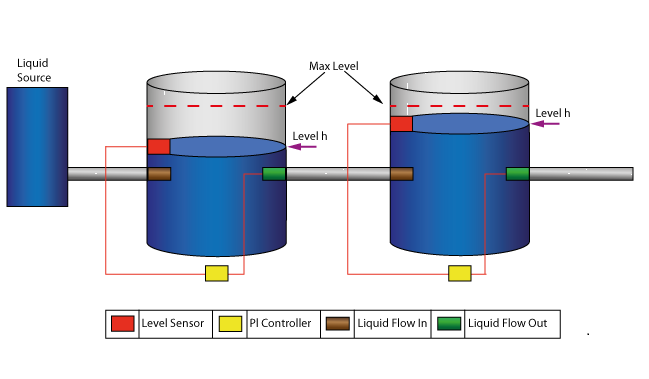

此示例显示了Enterprise Architect在利用现有开放标准来可视化解决方案方面的强大功能。该图描绘了两个连接在一起的水箱，以及一个填充第一个水箱的水源。两个连续的控制器用于调节从第一个水箱到第二个水箱的水流量，以及第二个水箱的输出水量。

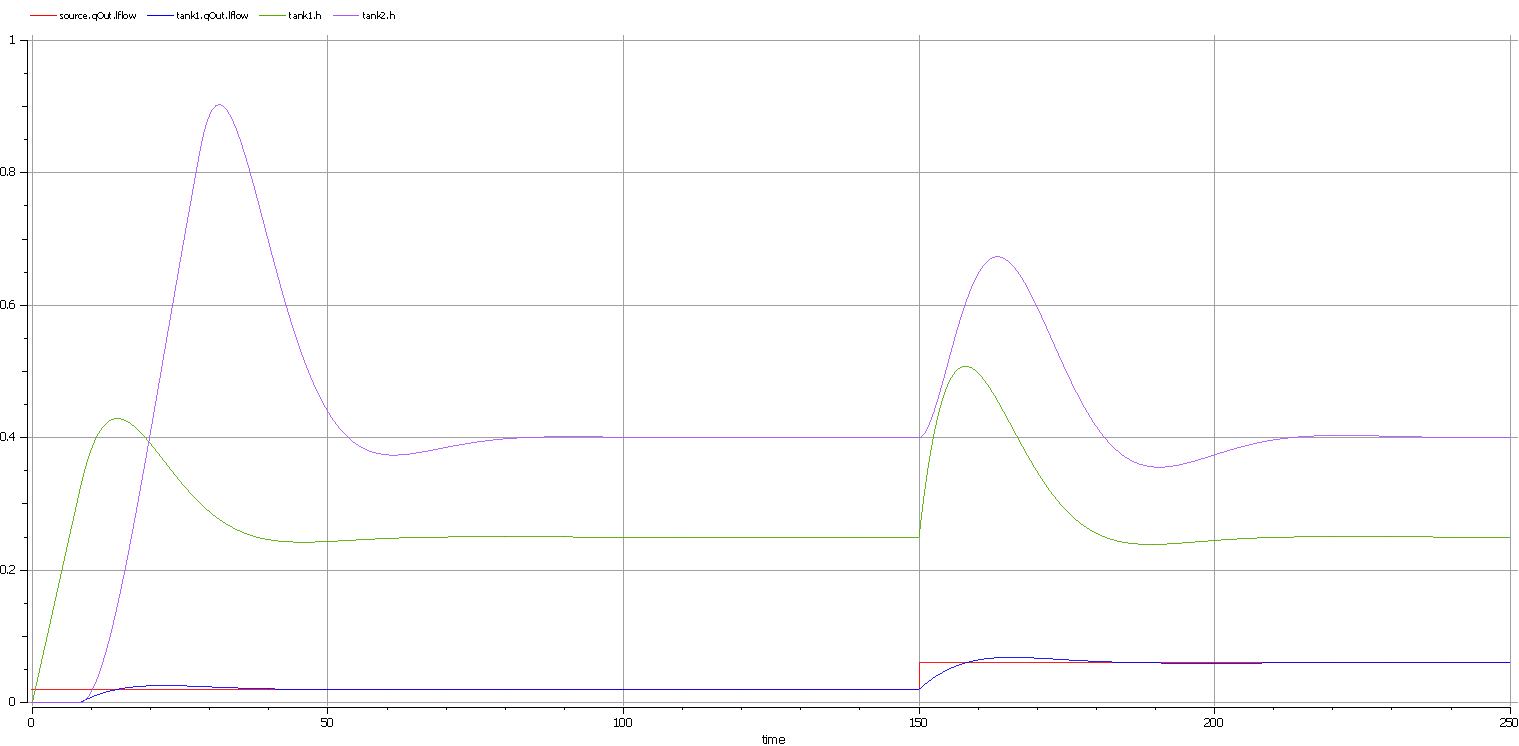

在Enterprise Architect中创建了一组图，这些图对储罐的物理方面以及代表储罐之间流动特征的方程式（以Modelica / Matlab语言编写）建模。配置好模拟并选择“ 求解”按钮后 ，输出类似于此图：

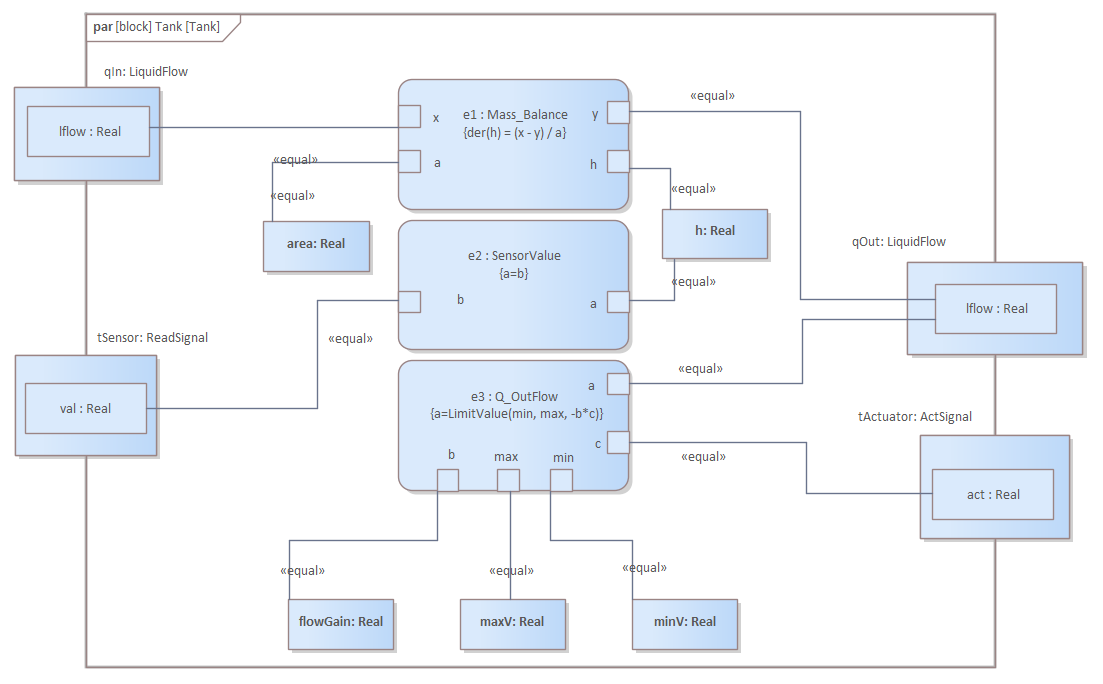

我们将在本主题的下一部分中讨论约束和参数建模的详细信息，并了解我们创建的模型是如何简单地在本指南的前一部分中学习的“块定义”和参数图。该参数图显示了使用约束属性和将参数绑定到方程组中的连接器的两罐问题建模示例。要获得结果，还需要其他图表，但这是显示质量，流量和确定罐中液位的传感器的主要图表。
