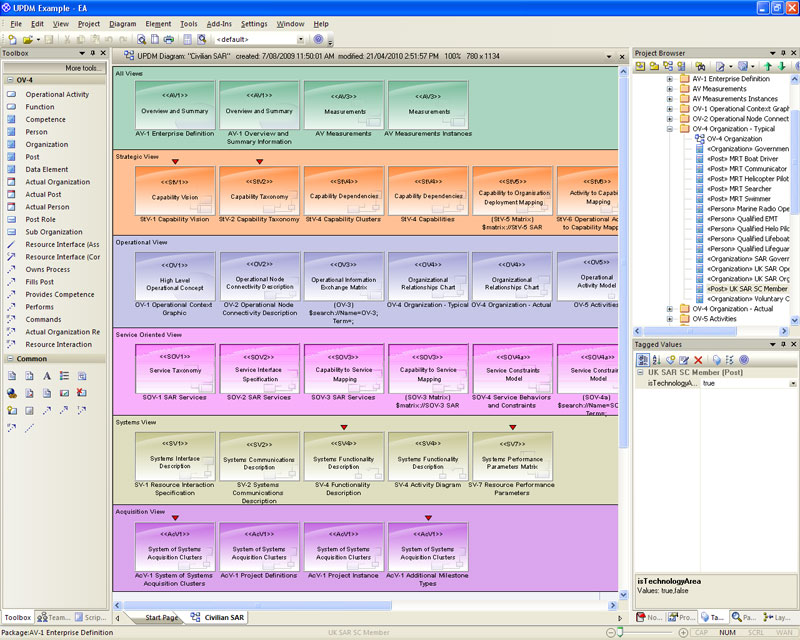

UPDM 框架

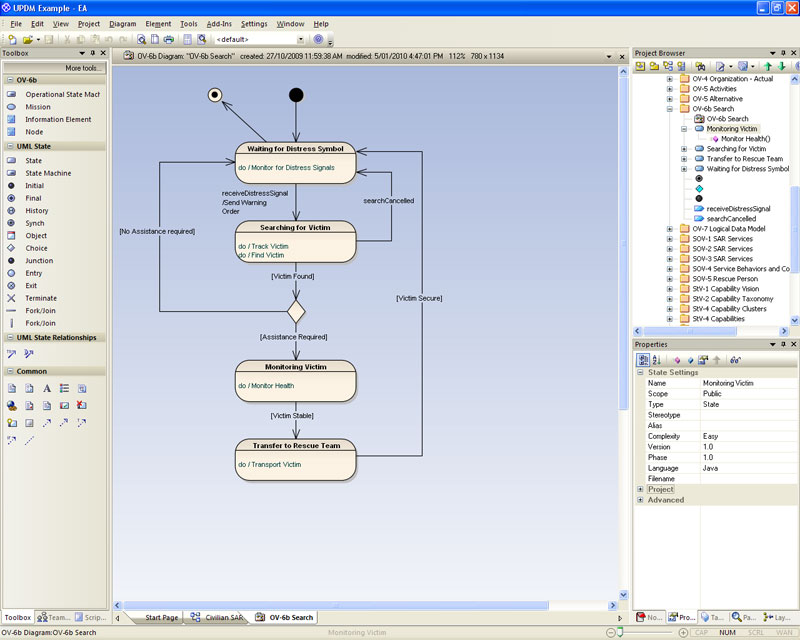

图的视图
图的视图

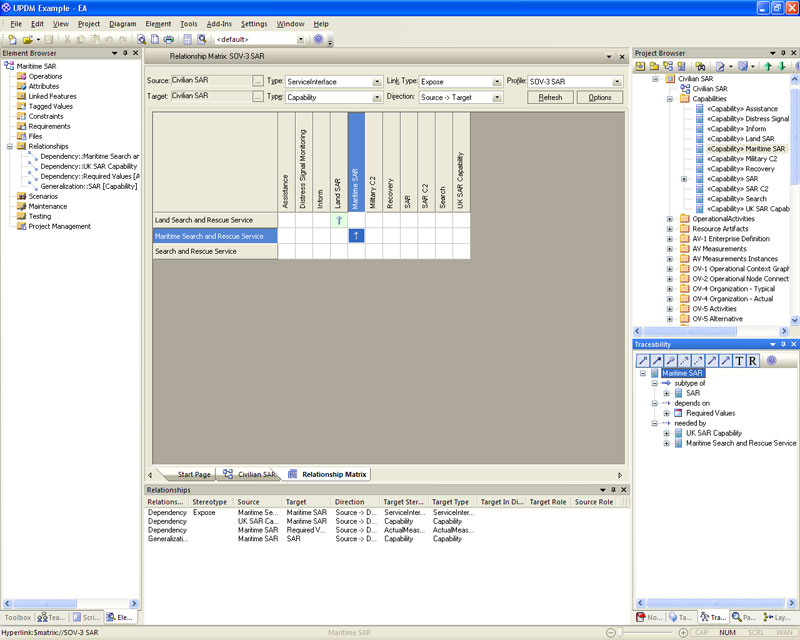

关系矩阵
关系矩阵

概览

DoDAF 和MODAF (UPDM)统一Profile  能够让使用Department of Defense and Ministry of Defence 架构框架创建模型。

支持UPDM的MDG技术让Enterprise Architect 用户可以做:

  • 为复杂的系统中系统创建架构模型,这样的系统可能包括硬件、软件、数据、职员和组织信息。
  • 使用清晰的关系来定义一致的,精确的框架以描述服务,系统,运营,战略和能力。
  • 使用适当的抽象水平来分析、指定、设计和验证系统模型。
  • 使用严格的,基于标准的方法来定义和交换架构信息,它们主要基于UML,XMI和相关标准。

功能:

  • 支持UPDM1.0 的综合UML Profiles,它支持 DoDAF 1.5和 MODAF 1.2
  • 一个用于UPMN模型层次结构的可视化的、可点击的框架接口
  • 使用上下文敏感的UPMN 模型模板进行建模,以最大化生产率
  • 模型验证帮助确认模型的正确性和一致性
  • 在动态模型视图窗口导航架构图非常容易
  • Enterprise Architect 元素列表和关系矩阵的Profile 可以表格形式显示、编辑模型
  • 详细的样本模型

更多的信息,请参见支持UPDM的MDG技术用户指南,PDF格式
