屏幕截图

DoDAF-MODAF Framework Interface
DoDAF-MODAF 框架界面
Operational View
业务视图

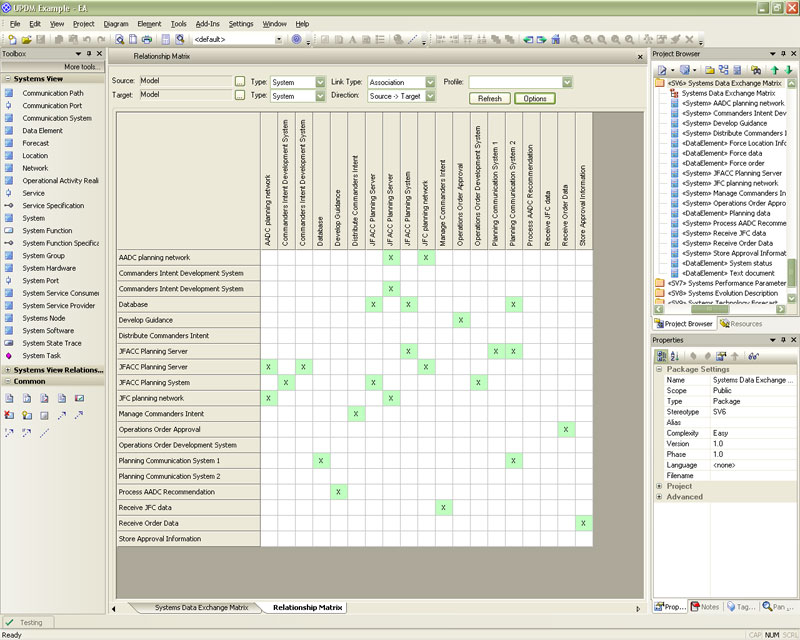

Relationship Matrix
关系矩阵

概览

DoDAF和MODAF的UML profile让从业人员使用Department of Defence and Ministry of Defense框架创建模型。这些模型针对具体参与者的需要被整理成一组观点。

DoDAF-MODAF的MDG技术允许Enterprise Architect的用户:

  • 创建大型系统的架构模型,其中可能包括硬件,软件,数据,人员和设备元素。
  • 为系统的系统进行建模定义一致的体系结构。
  • 使用适当的抽象水平级来分析、说明、设计和验证系统模型。
  • 采用严格的,标准的方法来定义和交换架构信息,它们使用UML,XMI及相关标准。

功能:

  • 用于DoDAF和MODAF的综合UML Profile。
  • DoDAF和MODAF模型层次的可视化点击框架界面。
  • DoDAF和MODAF模型模板使用上下文关联的方式来最大化生产率。
  • 模型验证有助于确保模型的一致性和正确性。
  • 在动态模型视图窗口中可轻松导航架构图。
  • Enterprise Architect的元素列表和关系矩阵Profile以表格形式显示和编辑模型。
  • 详细的示例模型。
